Реверс инжиниринг — процесс обратный традиционной последовательности проектирования печатной платы.

Понятие реверсного инжиниринга печатной платы

Двумя словами реверсный инжиниринг (ещё его называют «копирование печатной платы», «оцифровка», «сколка») это перенос топологии (трассировки) с электронного модуля в CAD проект — копирование печатной платы с образца.

Отличие реверс инжиниринга от традиционного проектирования печатной платы

Для наглядности рассмотрим схему традиционного проектирования печатных плат и схему реверсного инжиниринга.

Схема классического проектирования печатной платы в системе сквозного CAD проектирования

  • Создание принципиальной электрической схемы печатной платы в САПР.
  • Экспорт всех электрических связей из схемы в лист соединений (netlist).
  • Импорт листа соединений в редактор печатных плат.
  • Трассировка печатной платы в редакторе.
  • Проверка проекта платы на наличие ошибок встроенными утилитами Design Rules Check.

Схема копирования (реинжиниринга) печатной платы

  • Получение максимально четкой и максимально плоской фотографии печатной платы (в идеале — скана) или фотошаблона печатной платы.
  • Обработка фотографии или фотошаблона печатной платы (удаление ненужной информации, получение монохромного рисунка).
  • Оцифровка подготовленной фотографии печатной платы (получение векторного изображения топологии печатной платы).
  • Масштабирование оцифрованной топологии печатной платы, сопоставление посадочных мест векторной топологии – посадочным местам реальных компонентов.
  • Импорт векторного изображения трассировки (копии) печатной платы в CAD систему.
  • Трассировка копии печатной платы – финальная стадия реверсного инжиниринга.
  • Устранение ошибок и неточностей трассировки – контрольная проверка (визуальное сравнение оцифрованной печатной платы с фотографией-техзаданием).

Когда нужно копирование печатной платы?

У вас есть сложное электронное изделие в состав которого входит как минимум одна печатная плата (количество плат, входящих в изделие может варьироваться от нескольких штук до нескольких десятков). Предположим, данная плата вышла из строя. А заказ печатной платы на замену дефектной невозможен, нецелесообразен по финансовым соображениям, либо связан с непреодолимыми трудностями.

Потому что производителю выгоднее реализовать новое изделие на смену вышедшему из строя, нежели выпускать комплект ЗИП для его ремонта.

В таком случае — зачем вам разоряться на покупку сложного дорогостоящего электронного изделия?! Закажите копирование одной печатной платы!

Дайте электронному изделию вторую жизнь.

Обращаю ваше внимание на тот факт, что я не занимаюсь изготовлением печатных плат, по причинам, указанным здесь

Я выполняю сколку (копирование) печатной платы и подготовку для отправки заказа на производство любого из контрактных производителей. С методикой выбора изготовителей, рекомендациями и советами можно ознакомиться в статье «Контрактное производство печатных плат«.

Один из наглядных случаев эффективного применения реверсного инжиниринга — реинжиниринг (копирование) печатной платы сервопривода квадроцикла

Ограничения для применения реверс инжиниринга печатных плат

Прежде чем принимать решение о целесообразности копирования печатной платы – посмотрите, пожалуйста, на ограничения и требования ко входной информации:

  • Плата предъявленная для копирования (оцифровки) должна быть в обязательном порядке либо однослойная, либо двухслойная. Причина данного требования состоит в том, что, не обладая от природы рентгеновским зрением, я не смогу получить достоверную информацию о топологии внутренних слоев. Соответственно будут скопированы (оцифрованы) только внешние слои печатной платы.
  • Картинка должна быть хорошего качества с достаточной степенью контраста.
  • Компоненты на фотографии (скане) печатной платы должны отсутствовать – по причине, описанной в первом пункте требований. В крайних случаях при отсутствии элементов топологии под компонентами – допускается работа по фотографиям печатных плат с компонентами без их демонтажа.
  • Должна быть соблюдена максимальная плоскостность (данный фактор определяет трудоемкость и качество конечного результата).
  • Результатом реинжиниринга печатной платы является проект топологии и комплект файлов подготовки к производству печатной платы – для её изготовления.

Реинжиниринг печатной платы с целью получения принципиальной электрической схемы представляет сложную задачу. Более трудоемкую, нежели получение электронного файла топологии. Это, в свою очередь, накладывает дополнительные требования ко входной информации. Поэтому, такую возможность необходимо обговаривать индивидуально.

По полученному проекту можно заказать печатную плату и она будет полностью либо максимально повторять исходную плату. Однако, для сборки печатного узла необходимо будет сообщить дополнительную информацию:

  • типу компонентов;
  • их номиналу;
  • месторасположение на плате.

Что нужно для заказа копирования печатной платы

Для того, чтобы сделать заказ – пожалуйста свяжитесь со мной на странице обратной связи.

Примеры реинжиниринга печатных плат

Остались ещё вопросы?

Лучше один раз увидеть..

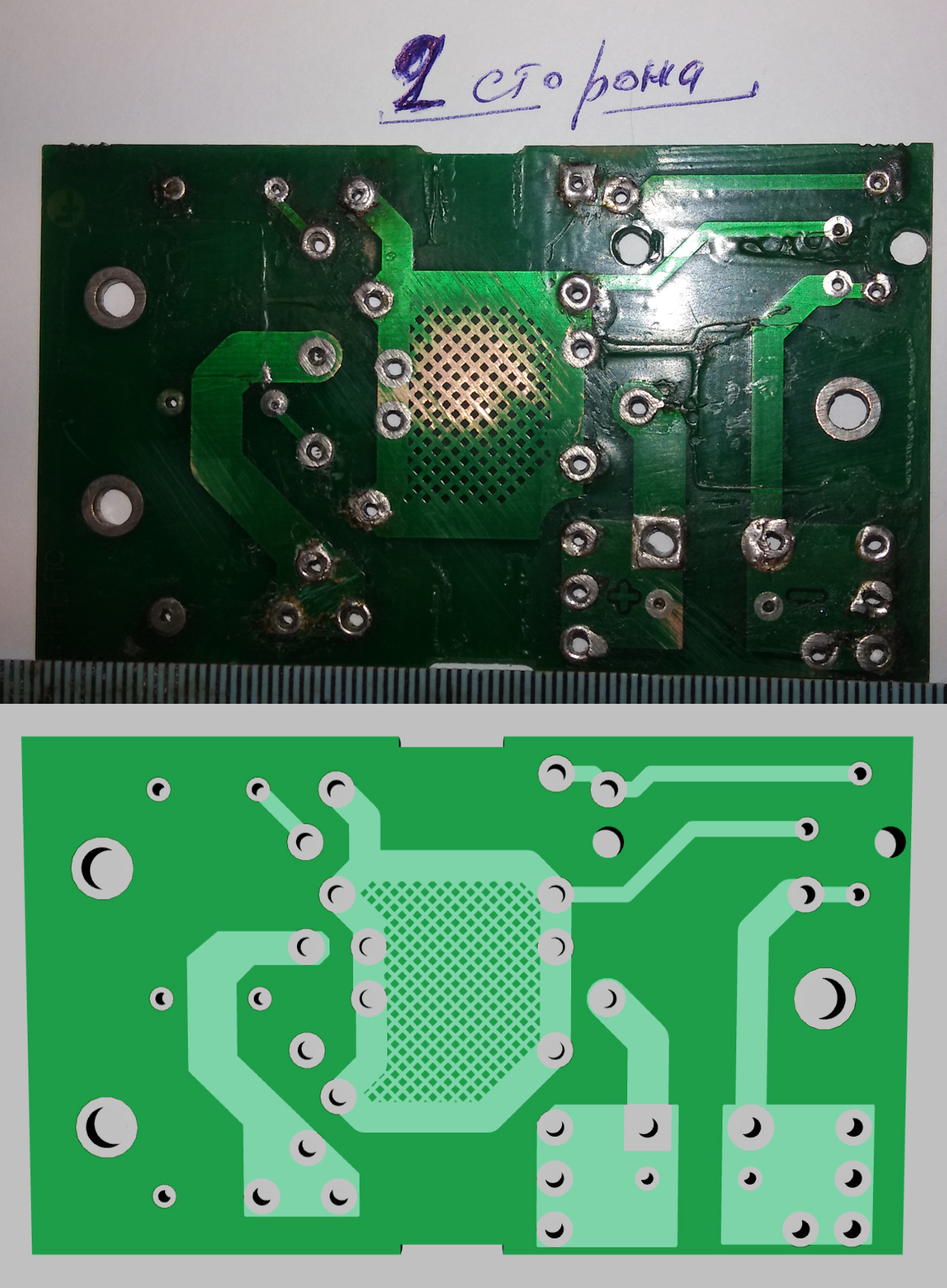

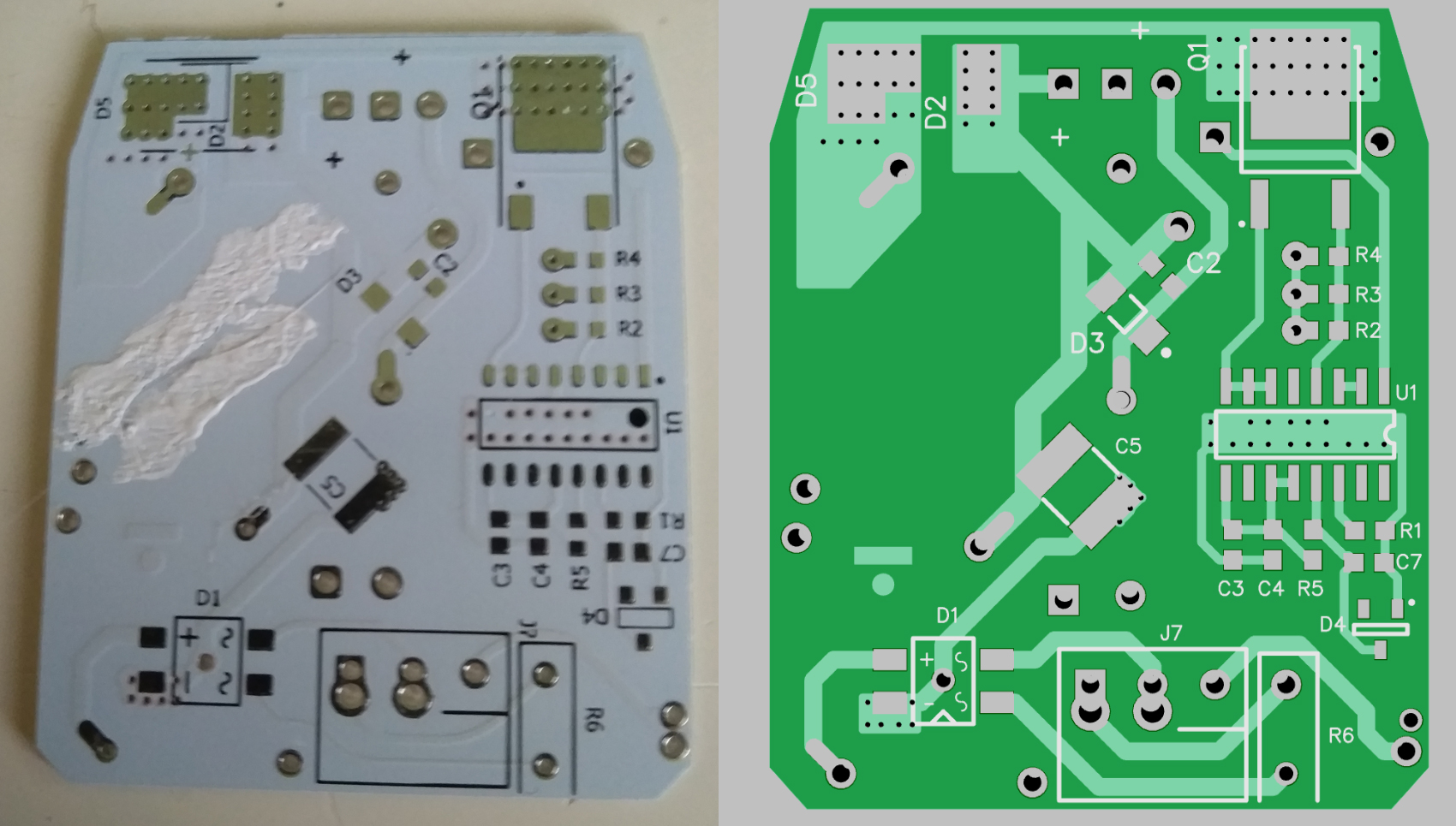

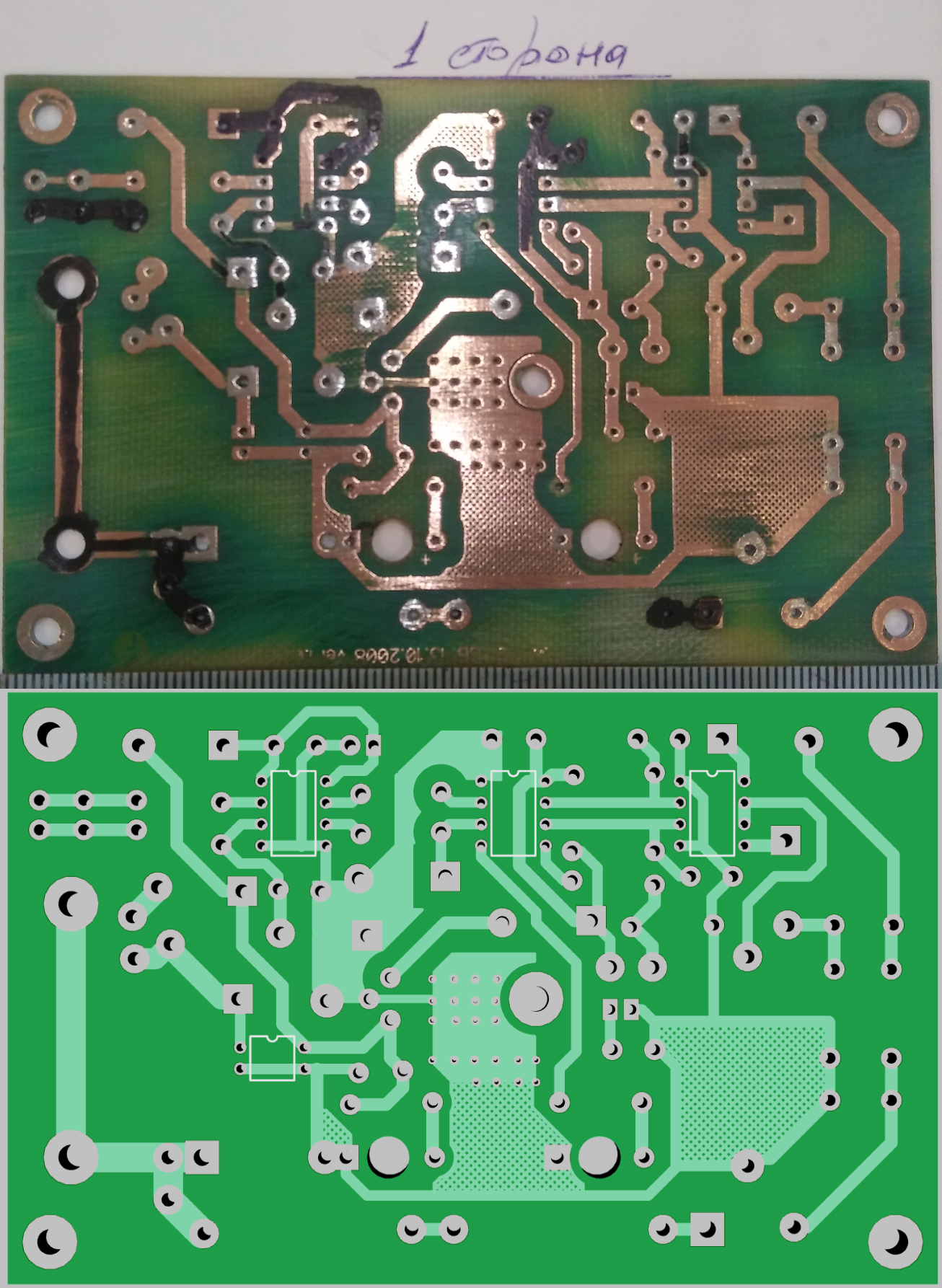

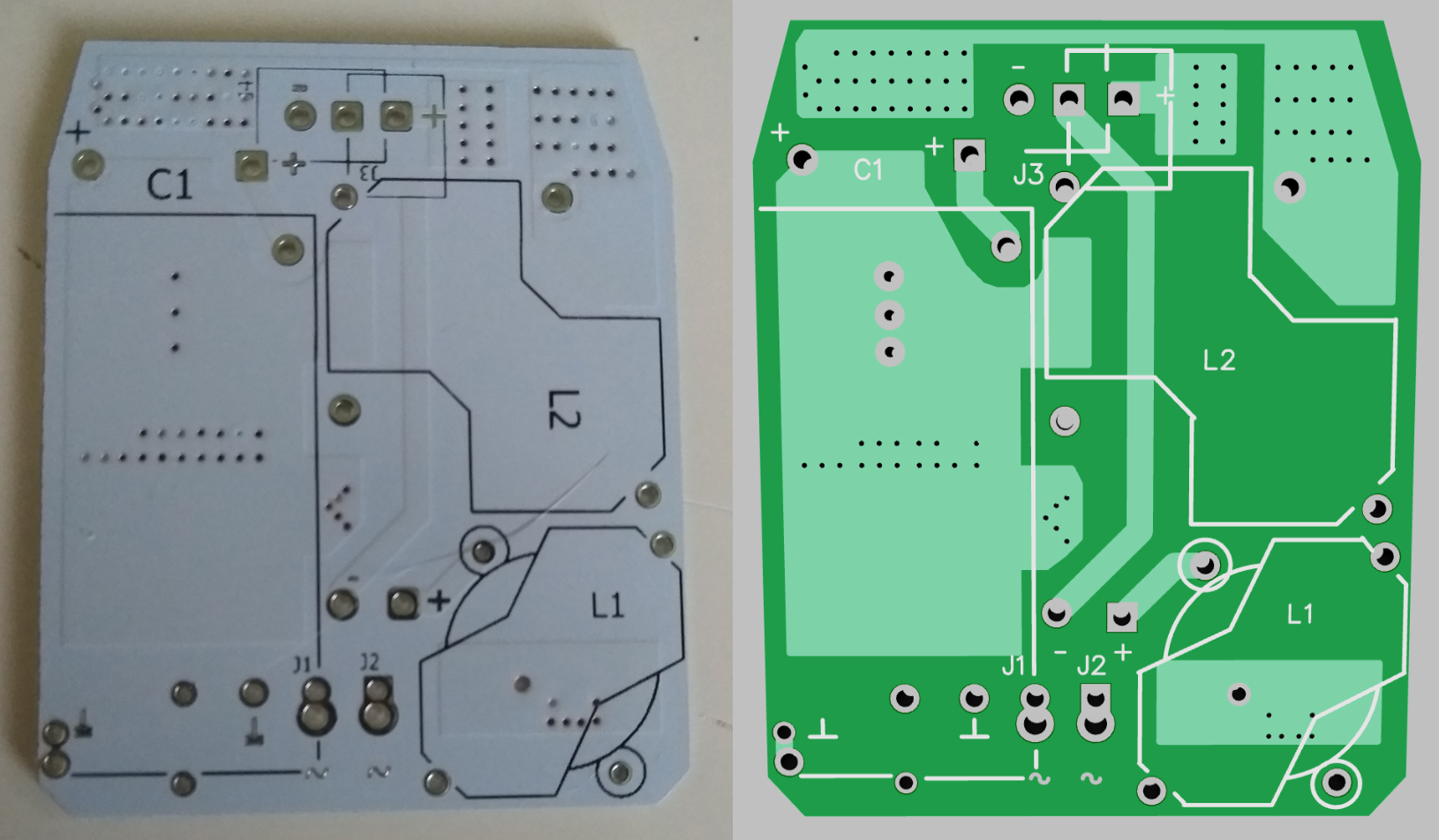

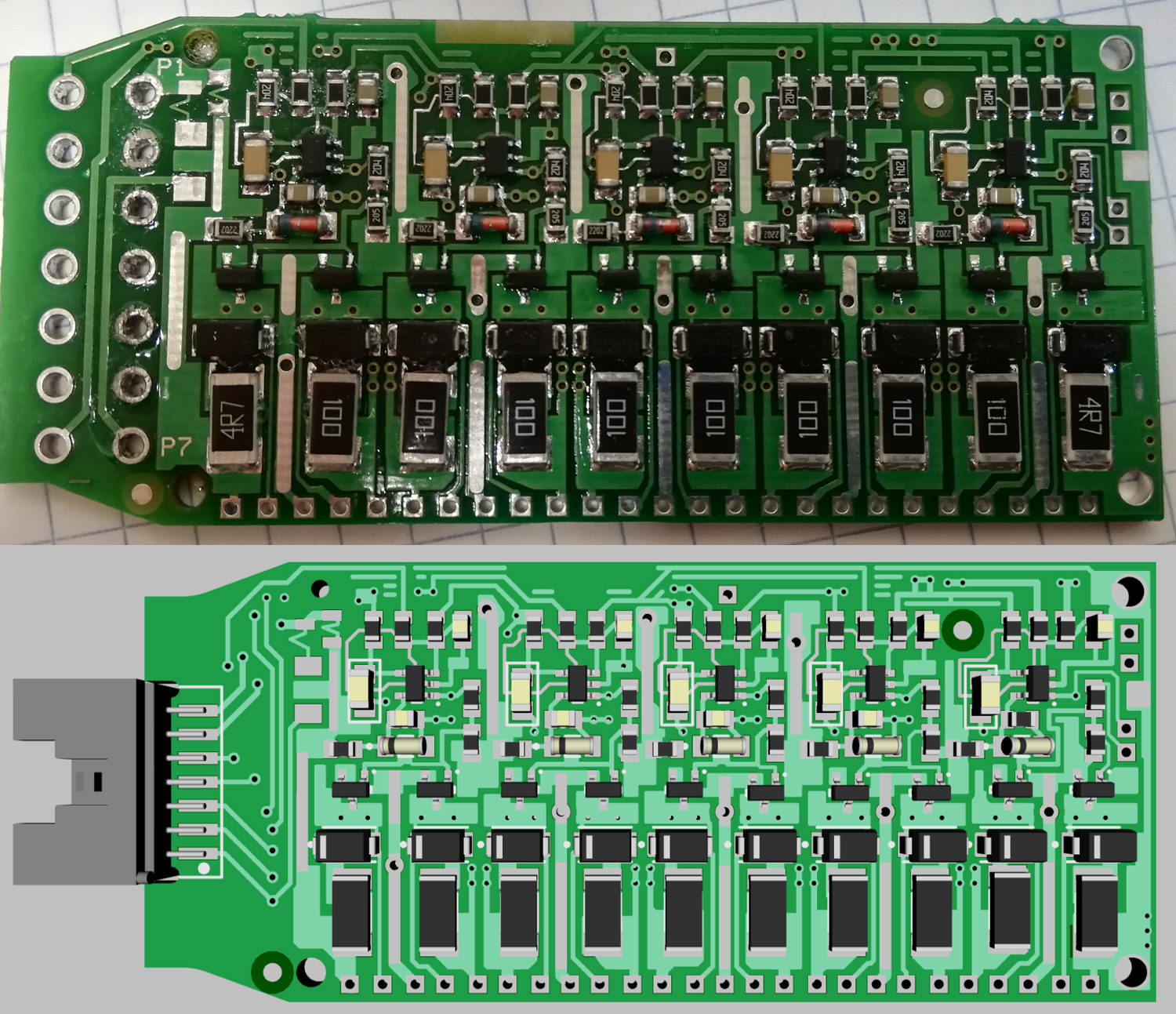

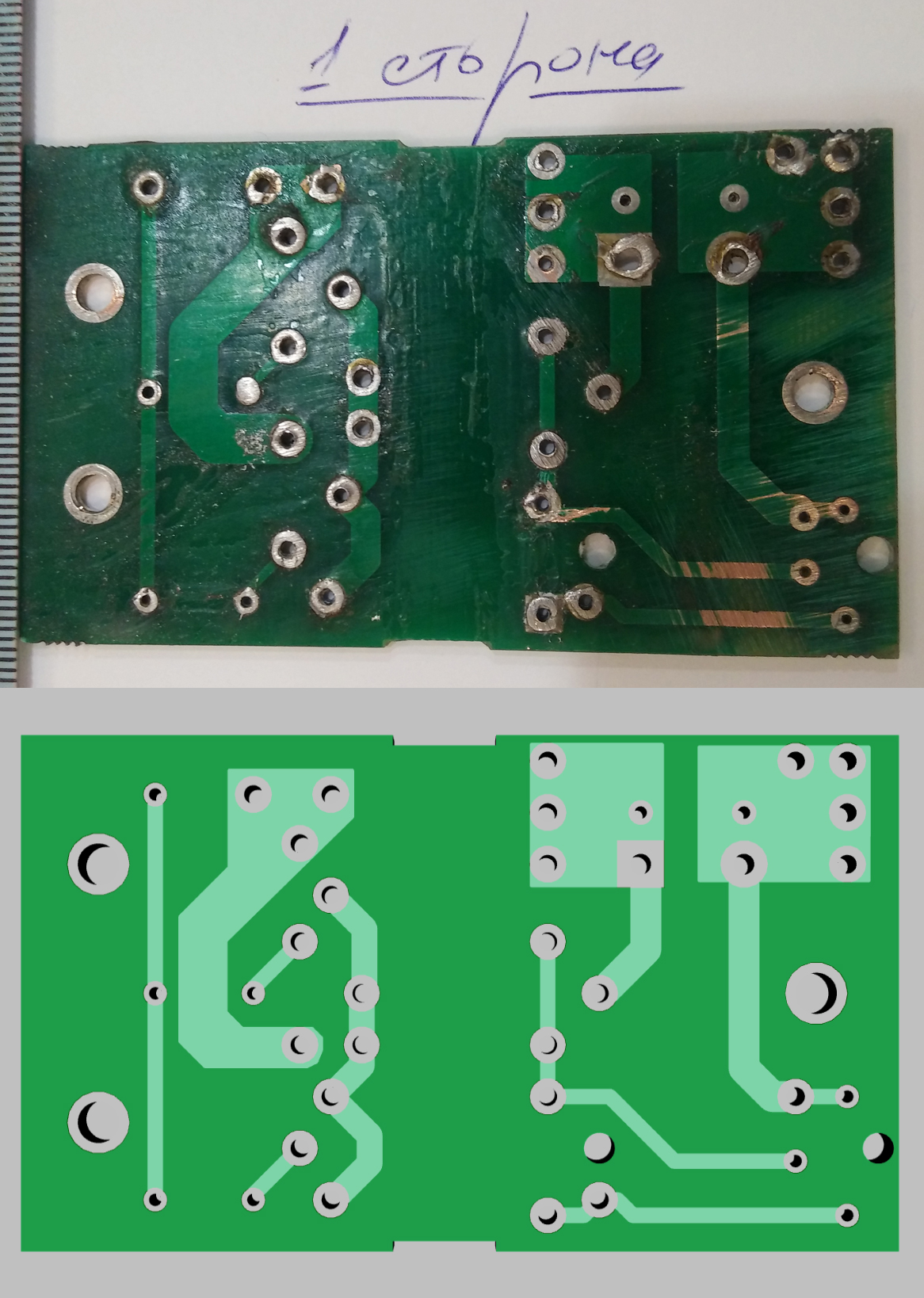

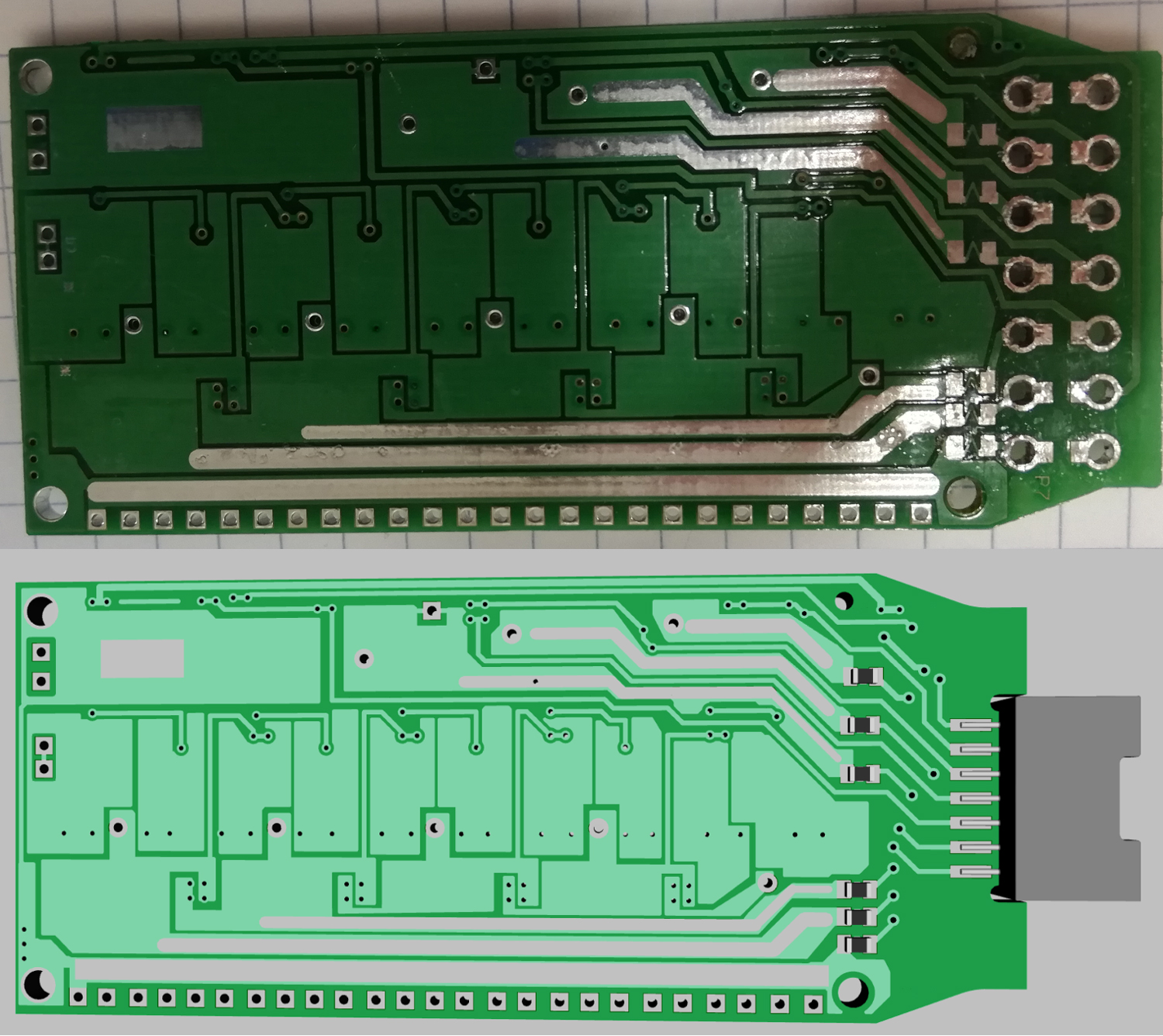

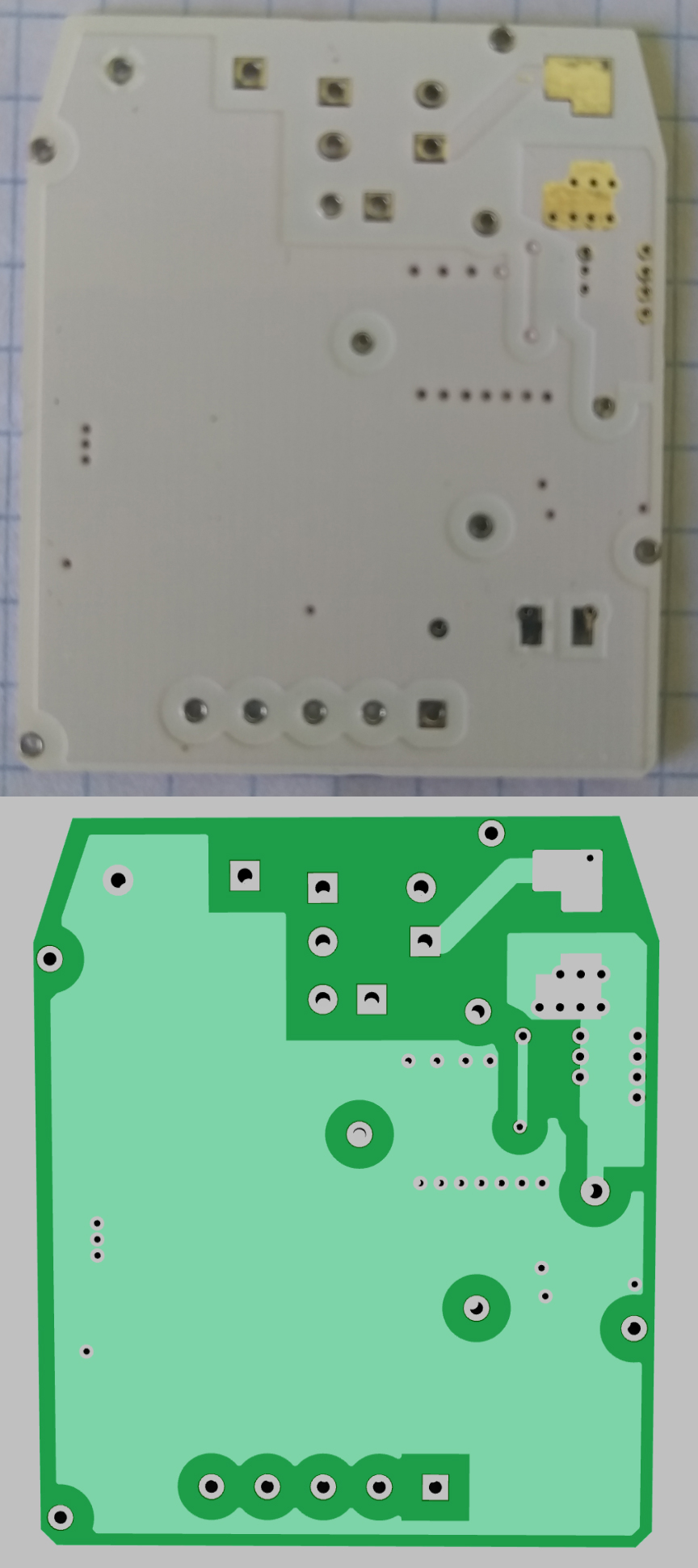

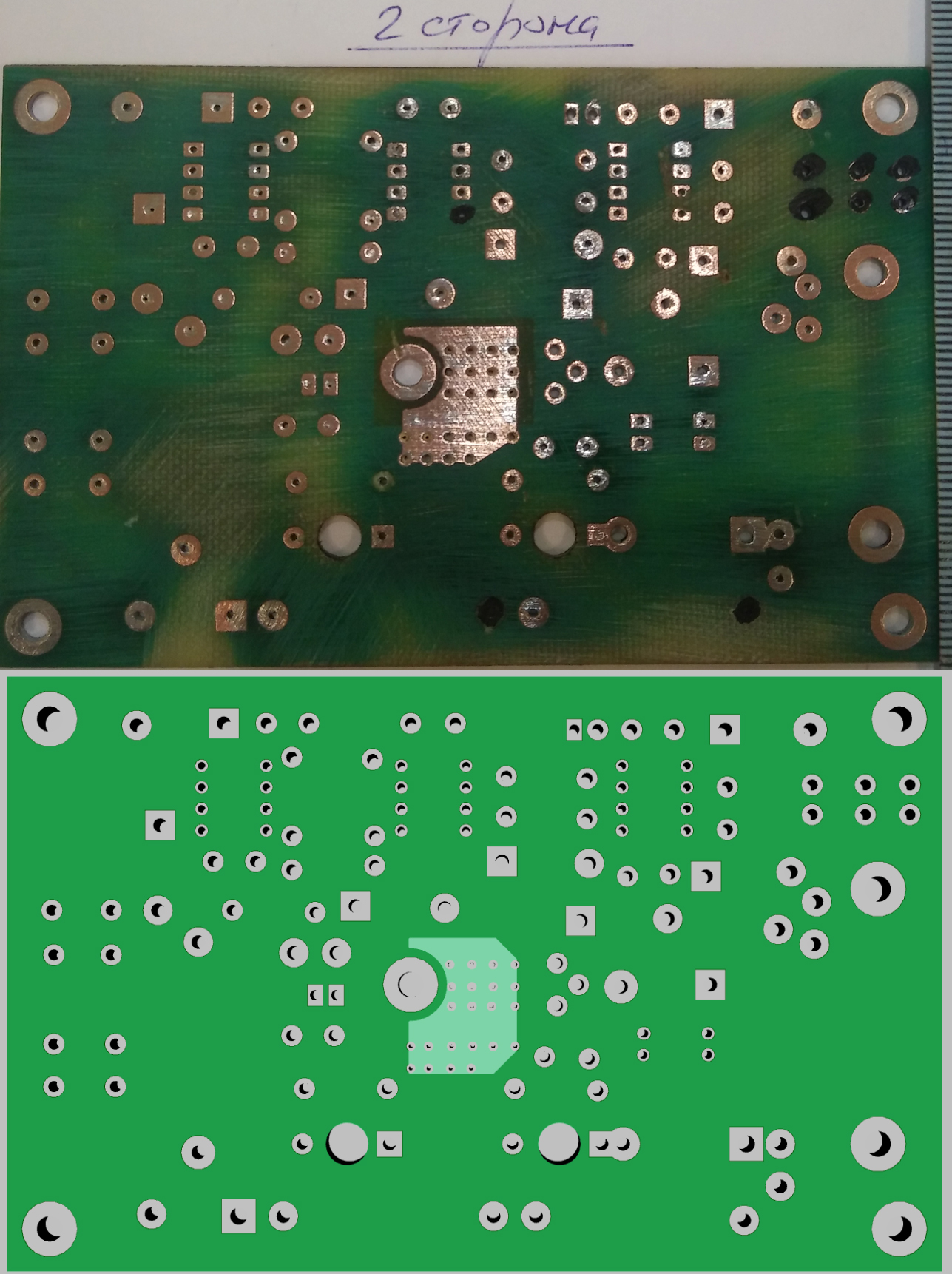

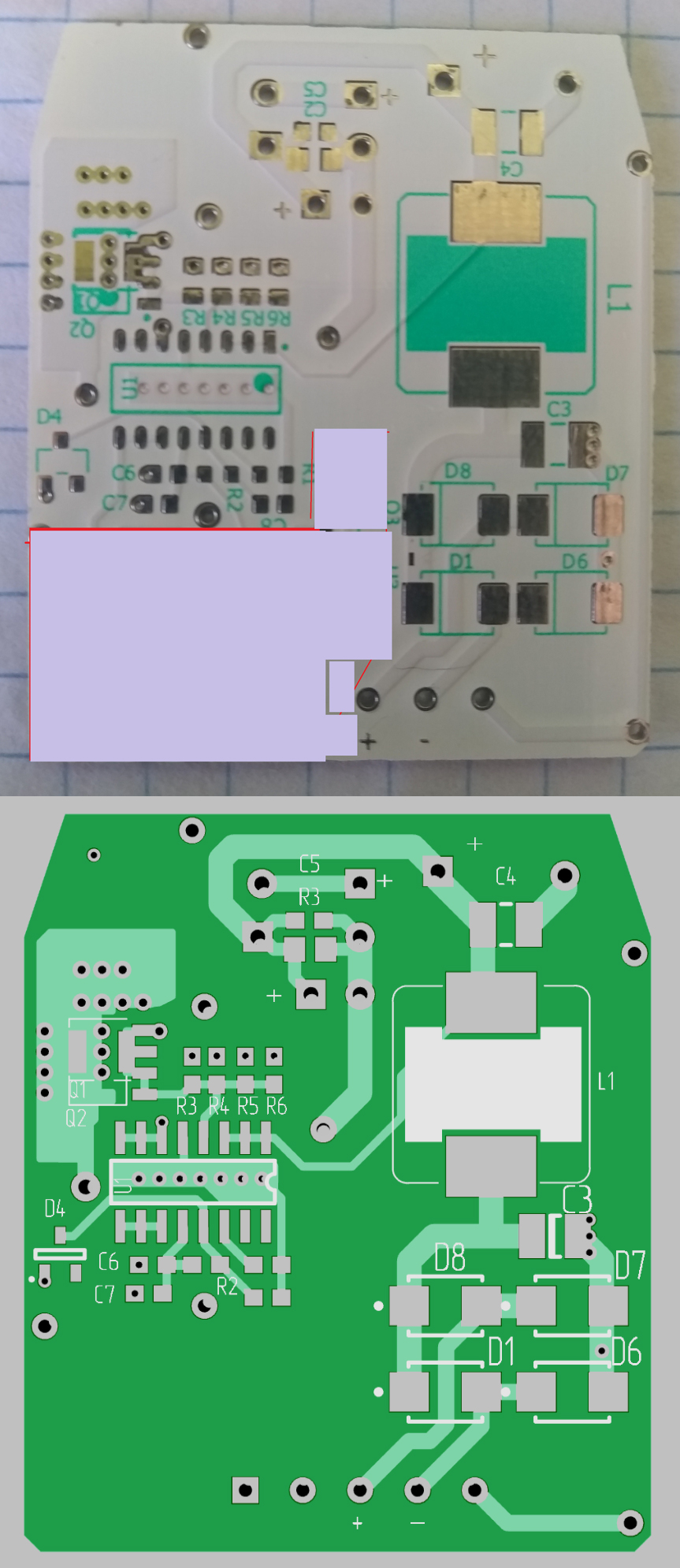

Ниже приведены примеры оцифровки печатных плат — ознакомьтесь, пожалуйста, с ними.
